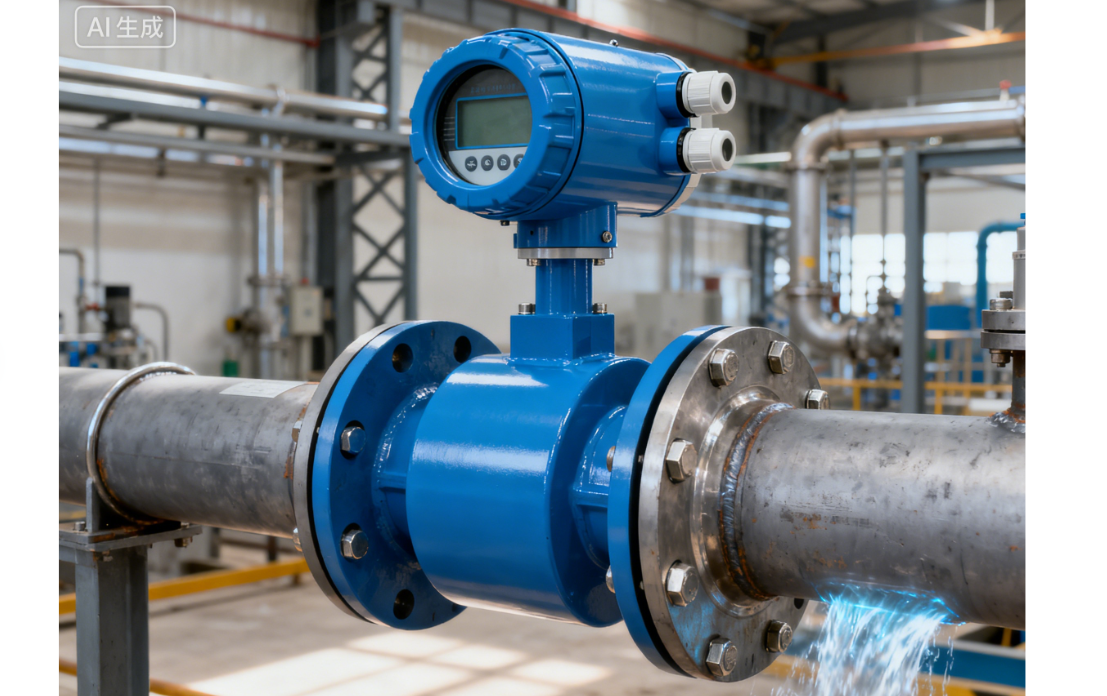

在工業過程控制與流體測量領域，電磁流量計憑借其非接觸測量、抗干擾能力強、測量范圍廣等優勢，成為導電液體流量監測的核心設備，廣泛應用于水處理、石油化工、食品醫藥等行業。其工作核心是通過電磁感應原理將流體流量轉化為可測量的電信號，再經信號處理系統實現精準計量。本文將從工作原理出發，逐步拆解傳感器與信號處理模塊的核心技術，剖析各環節的關鍵設計要點。

一、電磁流量計的核心工作原理：法拉第電磁感應定律的實踐應用

電磁流量計的工作原理源于法拉第電磁感應定律：當導體在磁場中做切割磁感線運動時，導體兩端會產生感應電動勢，其大小與導體運動速度、磁場強度及導體在磁場中的有效長度成正比。在電磁流量計中，“導體”即具備一定導電率的被測流體，通過構建穩定的磁場環境，將流體的流動速度轉化為感應電動勢，進而推導得出流體流量。

具體工作過程可概括為三個核心步驟：首先，通過勵磁系統在測量管內建立均勻、穩定的交變磁場；其次，當導電流體以一定速度流經測量管時，會切割磁感線，在測量管內壁對稱安裝的兩個電極上產生感應電動勢；最后，感應電動勢經信號采集與處理系統轉換、計算，輸出與流體體積流量成正比的標準信號（如4-20mA電流信號）。其核心公式為：E = k·B·D·v，其中E為感應電動勢，k為儀表常數，B為磁場強度，D為測量管內徑，v為流體平均流速。由公式可知，在B和D固定的情況下，感應電動勢E與流體流速v呈線性關系，通過測量E即可精準計算出流體流量。

二、核心技術拆解（一）：傳感器模塊——流量信號的采集核心

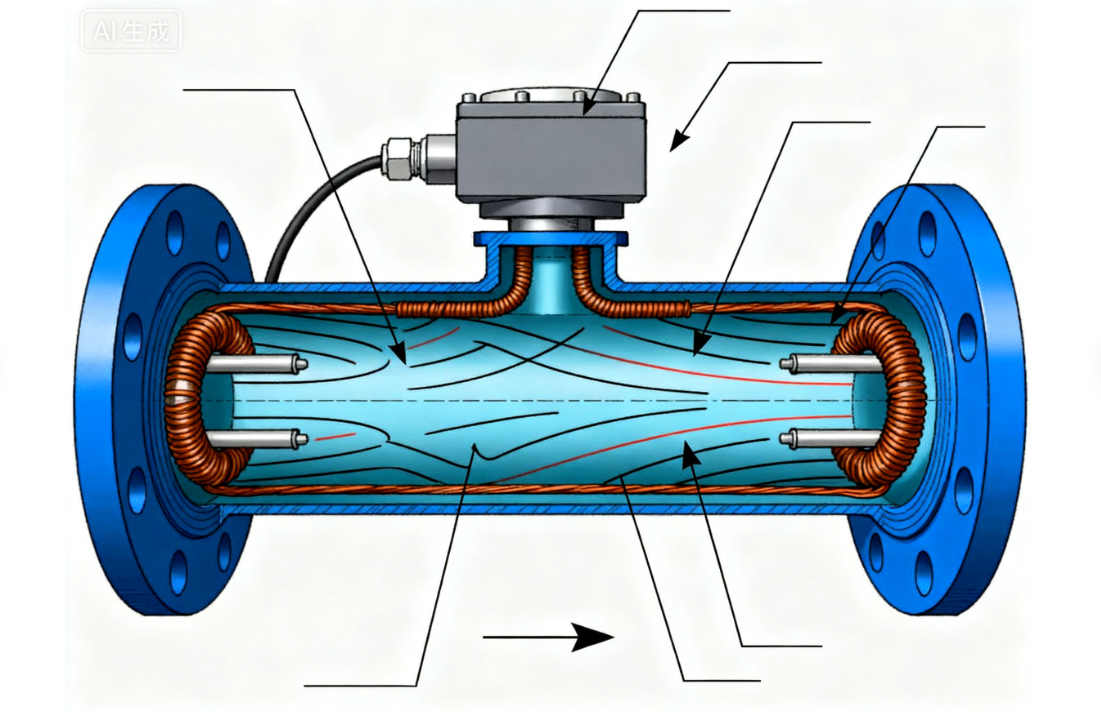

傳感器模塊是電磁流量計的“感知器官”，負責構建磁場環境并采集流體流動產生的感應信號，其設計精度直接決定了整個設備的測量性能。該模塊主要由測量管組件、勵磁系統和電極組件三部分構成，各部分的技術設計均圍繞“提升信號穩定性、降低干擾、適配不同工況”展開。

1. 測量管組件：保障流體穩定流經與磁場均勻性

測量管是流體的流經通道，也是磁場的承載區域，其核心設計要求是“無阻礙流道+絕緣襯里”。為避免管壁對磁場的干擾，測量管主體通常采用非磁性材料（如不銹鋼、玻璃鋼），確保磁場能均勻穿透管體作用于流體。同時，管內壁需敷設絕緣襯里，一方面防止管壁與流體接觸產生電渦流干擾電極信號，另一方面保護管體免受腐蝕性流體的侵蝕。

襯里材料的選擇需適配不同工況：對于普通清水、污水等中性流體，可采用天然橡膠襯里；對于強酸、強堿等腐蝕性流體，需選用聚四氟乙烯（PTFE）襯里；對于高溫、高壓工況，則需采用耐高溫的陶瓷襯里。此外，測量管的口徑設計需與流體流量范圍匹配，確保流體在管內呈充分發展的軸對稱流動，避免因流道畸變導致的測量誤差。

2. 勵磁系統：構建穩定可控的磁場環境

勵磁系統是產生磁場的核心部件，其性能直接影響感應電動勢的穩定性與測量精度。早期電磁流量計多采用直流勵磁，但存在電極極化、易受外界磁場干擾等問題，目前主流采用交變勵磁方式，主要包括正弦波交變勵磁和方波交變勵磁兩種技術方案。

正弦波交變勵磁通過交流電源驅動勵磁線圈產生正弦變化的磁場，能有效避免電極極化現象，但其磁場強度隨時間周期性變化，易受工頻干擾（如50Hz電網干擾）。方波交變勵磁則通過脈沖電路控制勵磁線圈，產生恒定幅值的方波磁場，在磁場恒定階段，感應電動勢穩定，抗干擾能力更強，且能通過提高勵磁頻率提升響應速度，適用于動態流量測量場景。此外，勵磁線圈的繞制工藝也至關重要，需確保線圈匝數均勻、磁場分布對稱，避免因磁場不均勻?qū)е碌男盘柶睢?/p>

3. 電極組件：精準采集感應電動勢信號

電極組件負責采集流體切割磁感線產生的感應電動勢，其核心要求是“低接觸電阻、高抗腐蝕性、良好的信號傳導性”。電極通常采用導電性能優異的金屬材料，如不銹鋼、哈氏合金、鈦合金等，其中哈氏合金適用于強腐蝕性流體，鈦合金則兼具耐腐蝕與耐高溫性能。

電極的安裝方式采用“對稱嵌入”設計，兩個電極沿測量管直徑方向?qū)ΨQ安裝在管壁上，確保與流體充分接觸，同時避免對流體流動造成阻礙。為降低電極與流體之間的接觸電阻，電極表面需進行拋光處理，減少氧化層與污垢附著。此外，部分高端電磁流量計還采用“三電極”或“四電極”設計，通過增加輔助電極抵消流體流速分布不均帶來的誤差，進一步提升測量精度。

三、核心技術拆解（二）：信號處理模塊——從微弱信號到精準流量的轉化核心

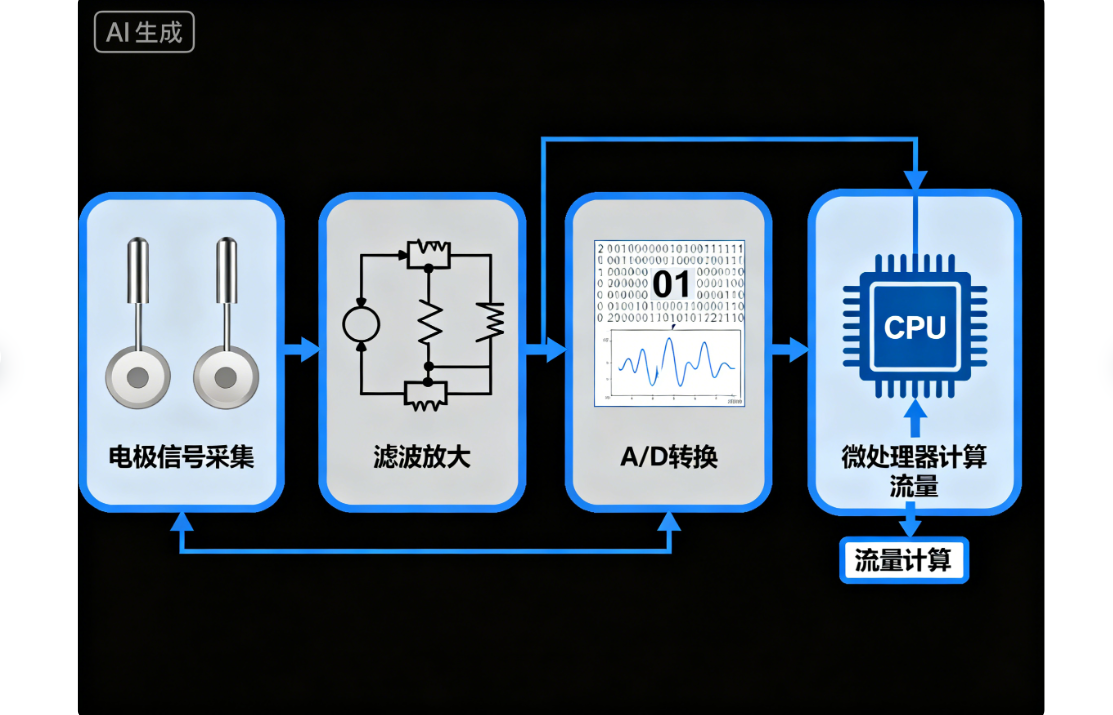

傳感器采集到的感應電動勢信號通常為微弱信號（毫伏級），且夾雜著工頻干擾、流體擾動、電極噪聲等多種干擾信號，無法直接用于流量計算。信號處理模塊的核心作用是對微弱信號進行放大、濾波、轉換與計算，最終輸出穩定、精準的流量信號，其技術水平是決定電磁流量計抗干擾能力與測量精度的關鍵。該模塊主要由信號放大電路、濾波電路、A/D轉換電路和微處理器單元四部分構成。

1. 信號放大電路：微弱信號的增強處理

傳感器輸出的感應電動勢信號幅值較?。ㄍǔ閹缀练翈资练倚旁氡鹊?，需通過信號放大電路進行放大處理。為避免放大過程中引入新的干擾，放大電路通常采用差分放大結構，利用差分放大器的高共模抑制比特性，有效抑制工頻干擾等共模信號，同時精準放大差分形式的感應信號。

此外，放大電路的增益需具備可調性，以適配不同流量范圍下的信號幅值差異：當流體流速較低時，感應信號較弱，需提高放大增益；當流速較高時，信號幅值較大，需降低增益避免信號飽和。同時，電路需采用低噪聲元件，減少自身噪聲對信號的干擾，確保放大后的信號能真實反映流體的流動狀態。

2. 濾波電路：干擾信號的抑制與消除

電磁流量計的工作環境通常存在多種干擾，如工頻電網的50Hz干擾、管道振動帶來的機械干擾、流體湍流產生的噪聲干擾等，這些干擾信號會疊加在感應信號上，影響測量精度。濾波電路的核心作用是分離有用信號與干擾信號，保留與流體流量相關的有效信號。

目前主流的濾波技術包括硬件濾波和軟件濾波相結合的方式：硬件濾波采用RC低通濾波電路、陷波濾波電路等，其中陷波濾波電路可針對性抑制50Hz工頻干擾，低通濾波電路則可濾除高頻噪聲；軟件濾波則通過微處理器執行濾波算法（如滑動平均濾波、卡爾曼濾波等），進一步消除隨機干擾，提升信號穩定性。對于動態流量測量場景，還需平衡濾波效果與響應速度，避免因過度濾波導致信號滯后。

3. A/D轉換電路：模擬信號到數字信號的轉換

經過放大與濾波的感應信號仍為模擬信號，需通過A/D（模數）轉換電路轉換為數字信號，才能被微處理器進行后續的計算與處理。A/D轉換電路的核心性能指標包括轉換精度、轉換速度和分辨率，其精度直接影響流量測量的最終精度。

為滿足高精度測量需求，電磁流量計通常采用16位及以上分辨率的A/D轉換器，確保能精準捕捉模擬信號的微小變化。同時，轉換速度需與勵磁頻率匹配，對于方波交變勵磁，需在磁場恒定階段完成多次A/D轉換，通過平均處理提升數據可靠性。此外，A/D轉換電路還需具備良好的抗干擾能力，可通過屏蔽設計、電源濾波等方式減少外界干擾對轉換過程的影響。

4. 微處理器單元：流量計算與智能控制核心

微處理器單元是信號處理模塊的“大腦”，負責接收A/D轉換后的數字信號，通過預設算法計算出流體流量，并實現數據輸出、參數設置、故障診斷等智能功能。流量計算的核心是基于法拉第電磁感應定律的推導公式，結合測量管內徑、磁場強度等參數，將數字信號對應的感應電動勢轉換為流體流速，再根據流速與管道截面積計算出體積流量。

為提升測量精度，微處理器還會執行多種補償算法，如溫度補償（抵消流體溫度變化對導電率的影響）、壓力補償（修正高壓工況下管道形變帶來的誤差）、流速分布補償（修正非軸對稱流動導致的偏差）等。此外，現代電磁流量計的微處理器單元還集成了通信接口（如RS485、Modbus協議），可實現流量數據的遠程傳輸與監控；同時具備故障自診斷功能，能實時監測傳感器、電路的工作狀態，當出現電極污染、線圈故障等問題時，及時發出報警信號。

四、核心技術難點與優化方向

電磁流量計的技術研發需突破兩大核心難點：一是低流速測量精度問題，當流體流速較低時，感應信號微弱，干擾信號的影響更為顯著，易導致測量誤差增大；二是復雜工況適應性問題，在高溫、高壓、強腐蝕、高黏度等極端工況下，傳感器的材料性能與信號穩定性面臨嚴峻挑戰。

針對這些難點，當前的技術優化方向主要包括：一是采用新型勵磁技術，如雙頻勵磁、脈沖寬度調制勵磁等，提升低流速下的信號信噪比；二是研發高性能傳感器材料，如耐超高溫的陶瓷襯里、抗強腐蝕的貴金屬電極等，拓展工況適配范圍；三是引入人工智能算法，通過機器學習自適應調整濾波參數與補償系數，提升設備對復雜工況的自適應能力；四是集成多參數測量功能，在測量流量的同時，同步監測流體溫度、壓力、導電率等參數，實現多維度數據融合分析。

五、結語

電磁流量計的工作原理基于經典的法拉第電磁感應定律，但其實現高精度、高可靠性測量的核心在于傳感器模塊與信號處理模塊的技術協同。傳感器模塊通過優化測量管結構、勵磁系統與電極設計，構建穩定的磁場環境并精準采集感應信號；信號處理模塊則通過放大、濾波、A/D轉換與智能算法，將微弱的感應信號轉化為精準的流量數據。隨著工業自動化水平的提升，電磁流量計正朝著智能化、高精度化、多工況適配的方向發展，其核心技術的持續突破，將進一步拓展其在高端工業領域的應用場景，為流體測量與過程控制提供更可靠的技術支撐。
